Scannage 3D
Assist-Tech est équipé pour la numérisation 3D grâce au scanner 3D professionnel "Einscan-Pro".
Ce scanner multi-fonctionnel permet de capturer les données 3D de petits objets (3 centimètres), mais également des objets de tailles plus conséquentes jusqu'à 4 mètres.
Ce scanner permet d'obtenir des précisions de 0.05 mm à 0.3 mm selon le mode de numérisation choisi. Il permet aussi de numériser les textures et les couleurs de l'objet scanné.
Après numérisation, les objets 3D sont exportables en divers formats: *.STL, *.OBJ, *.ASC et *.PLY

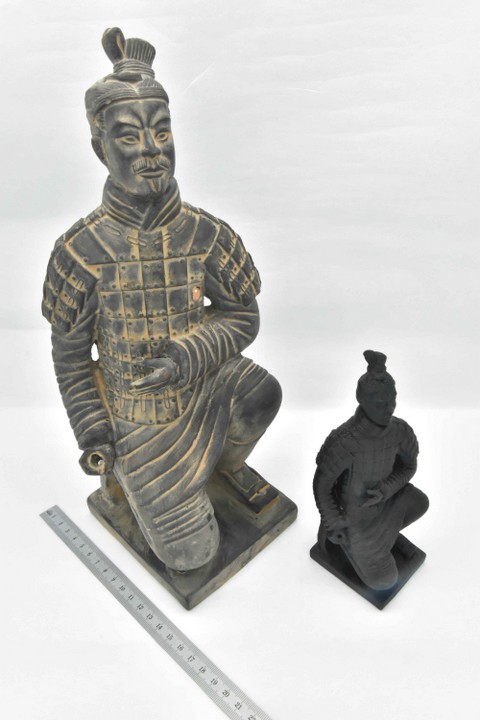

Les fichiers sont traités si nécessaire afin d'être reproduit par impression 3D (voir exemples dans la galerie).
Il est également possible de modifier l'échelle des objets numérisés.
La numérisation 3D offre de nombreux avantages:
Evite un relevé manuel des mesures => Gain de temps
Précision et fiabilité des mesures
Aide la rétro-ingénierie
- Possibilité de mesurer des pièces fragiles ou difficiles d'accès
Contactez-nous pour un devis.

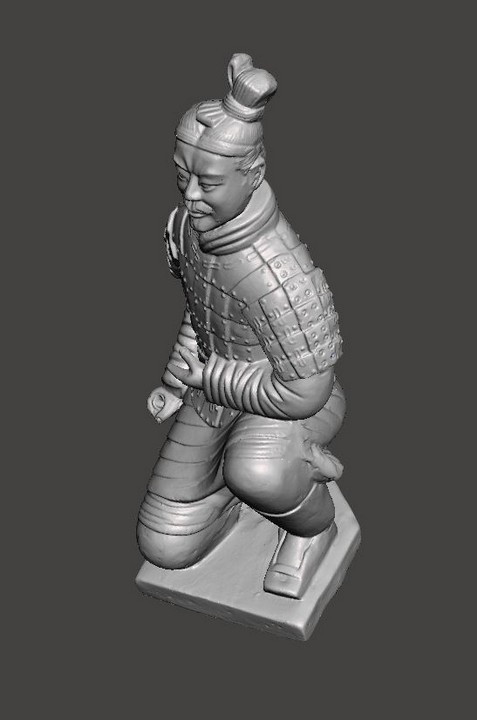

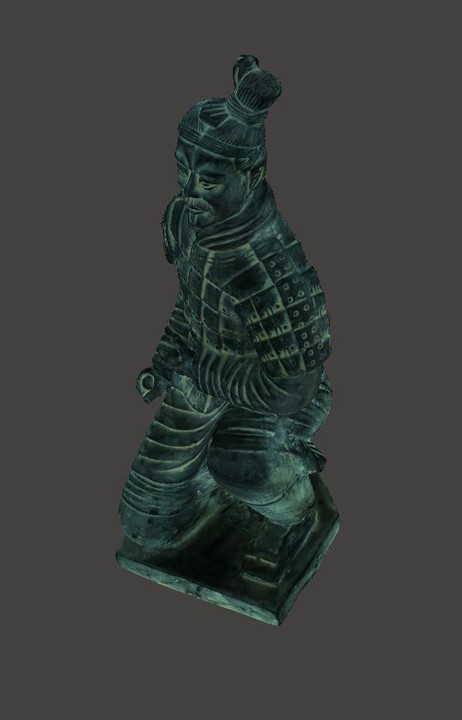

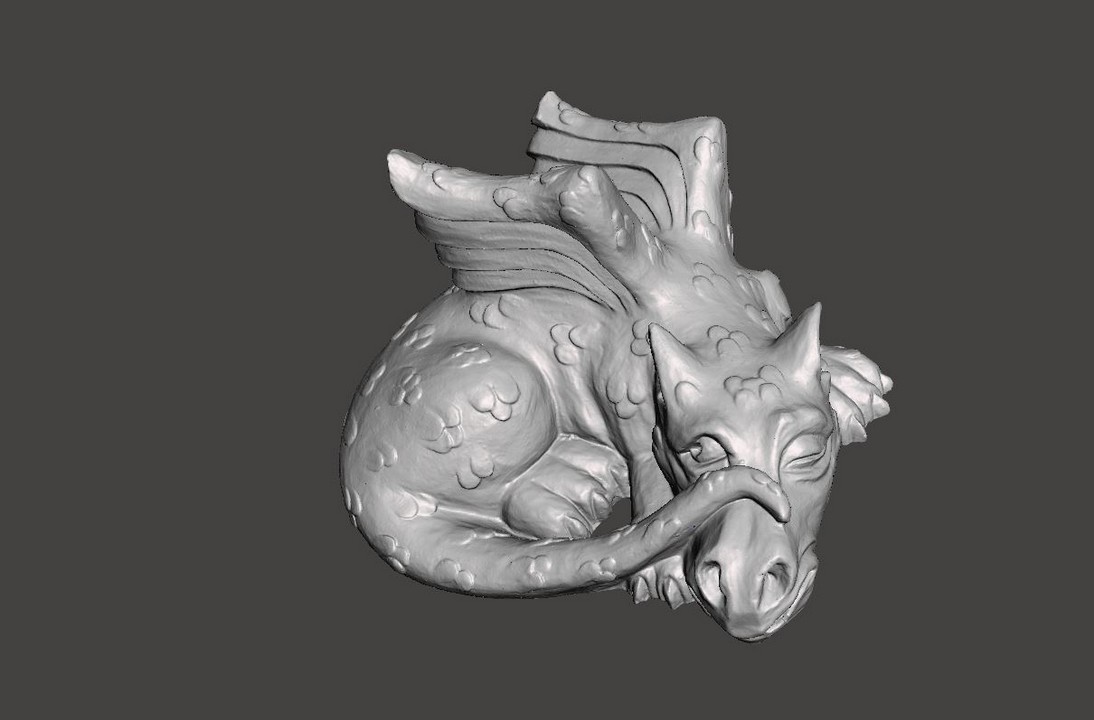

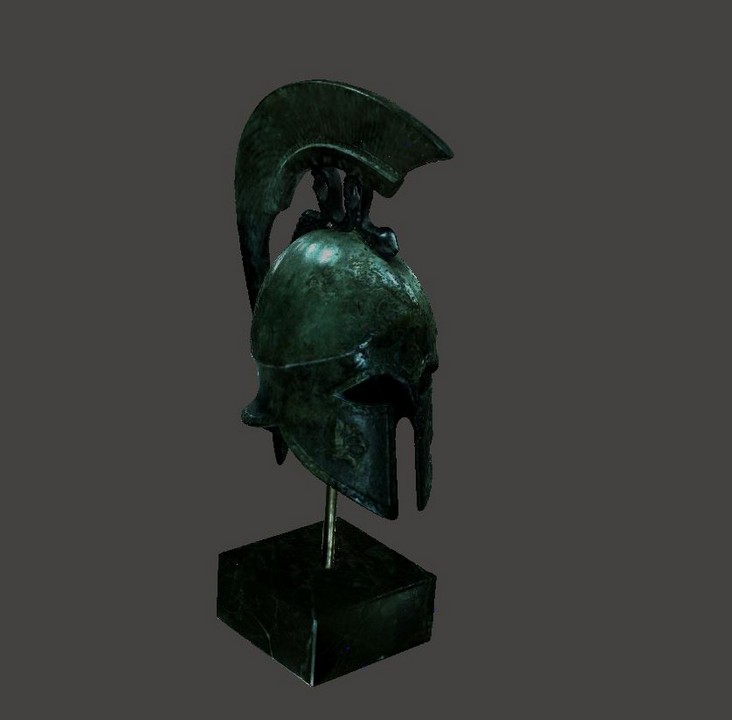

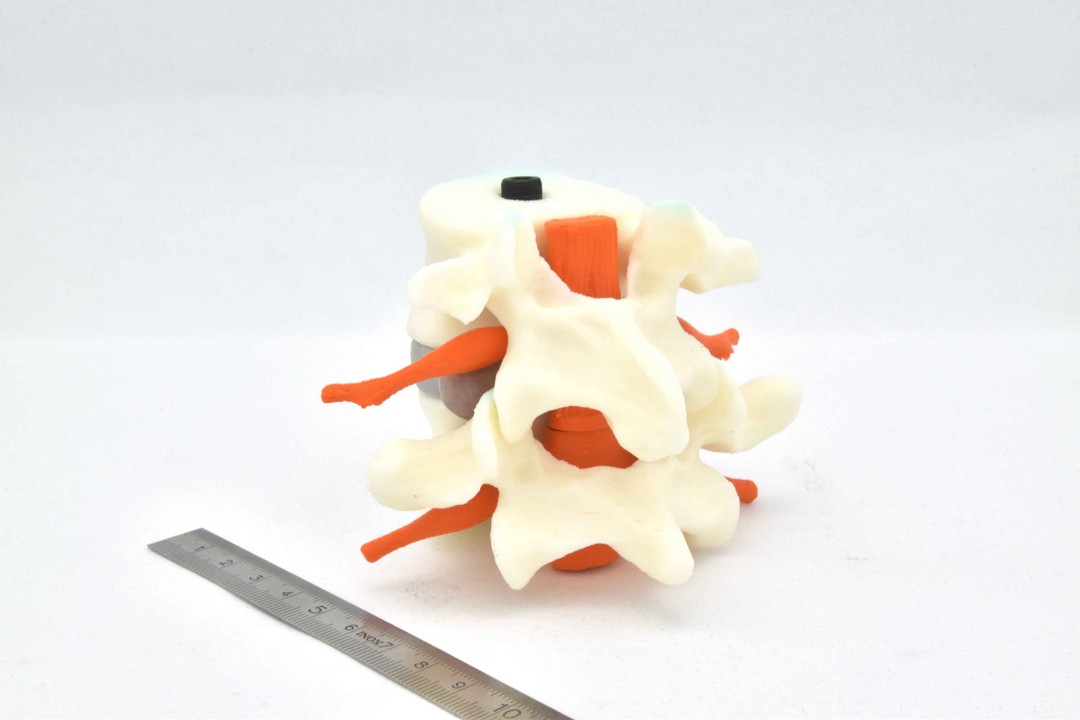

Quelques exemples de numérisation 3D

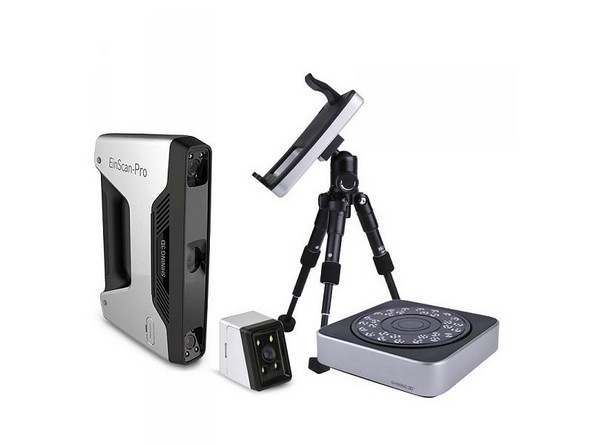

Caractéristiques du scanner 3D
Modèle | Einscan-Pro | |||
Mode de scannage | Scan HD à la main | Scan rapide à la main | Scan automatique | Scan libre |
Précision | 0.1 mm | 0.3 mm | 0.05 mm | 0.05 mm |
Vitesse de scannage | 15 images/sec | 10 images/sec | Scan simple < 2 sec | Scan simple < 2 sec |
Distance entre points | 0.2 - 2 mm | 0.5 - 2 mm | 0.16 mm | |
Fenêtre de scannage | 210 x 150 mm | |||
Source lumineuse | Lumière LED blanche | |||
Taille des objets | 3 cm à 4 mètres | 15 cm à 4 mètres | 3 cm à 15 cm | 3 cm à 4 mètres |
Mode d'alignement | Par points | Par lignes | Plateau rotatif | - Par points - Par lignes - Plateau rotatif |
Capture des textures | Non | Oui | ||
Usage extérieur | Non (affecté par les lumières fortes) | |||
Données de sortie imprimables en 3D | Oui | |||
Formats de fichiers générés | *.OBJ, *.STL, *.ASC, *.PLY |
